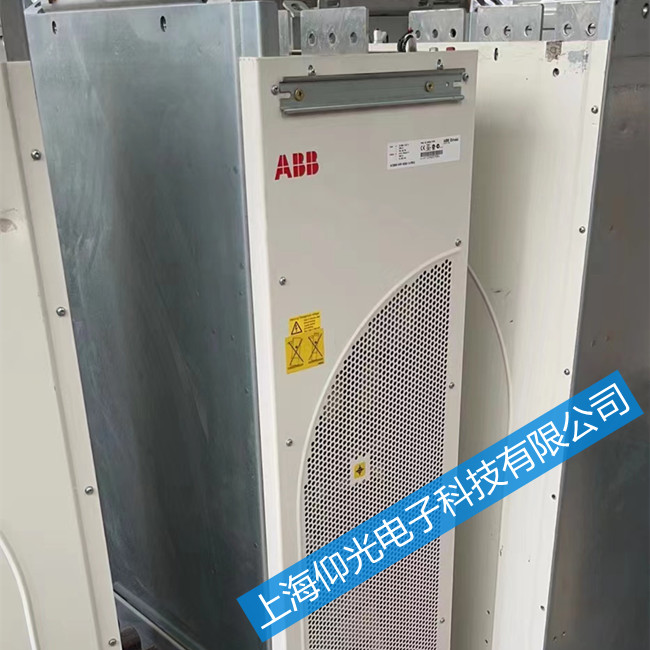

ABB變頻器欠電壓故障維修分析
欠電壓是指變頻器的直流母線電壓低于了下限電壓值，變頻器報欠電壓故障。變頻器報欠電壓也分外電路欠
電壓和變頻器內部電路損壞欠電壓。
三相電源欠電壓主要是因為電壓低于下限值，220V系列低于200V，380V系列低于350V。
變頻器內部損壞造成的欠電壓原因有：整流模塊某一路損壞（VD1～VD6），濾波電容容量不足；主回路
繼電器SL損壞或不閉合，導致直流母線始終串聯RL限流電阻，導致直流母線電壓低報欠電壓。限流電阻斷
變頻器直流母線沒電壓，變頻器沒有輸出。再有就是電壓檢測電路發生故障變頻器出現欠電壓誤報。
變頻器無論出現斷相還是欠電壓報警跳閘，首先要檢查三相輸入電壓是否正常，即先區別是電源問題還是變
頻器問題；然后再測量變頻器的直流母線電壓，分析問題出在那一塊電路。測量時可以分為空載測量和負載
測量，根據測量值，可作出以下判斷：
①如直流母線電壓空載在500V以上，負載時在500V左右，整流濾波電路都沒問題，問題出在檢測電路（
誤報）。可以結合測量相同功率的變頻器，進行比較，判斷變頻器是誤報還是別的原因。
②如空載正常（電壓在500V以上），負載時電壓明顯下降，一直下降到報警跳閘，是整流模塊損壞，造成
內部斷相。
③如空載電壓較低，負載電動機不轉，電壓下降到十幾伏，是主繼電器SL不閉合。
④直流母線無電壓，限流電阻斷。
ABB變頻器報警代碼8110故障維修
AI < MIN FUNC
(8110)
3.09 AW 2 bit 10
(可編程的故障保護功能30.01) 模擬控制信號低于最小允許值。
可能原因：錯誤的信號標準；或控制電纜出錯。 檢查模擬控制信號標準。
檢查控制電纜。
檢查故障功能參數。
