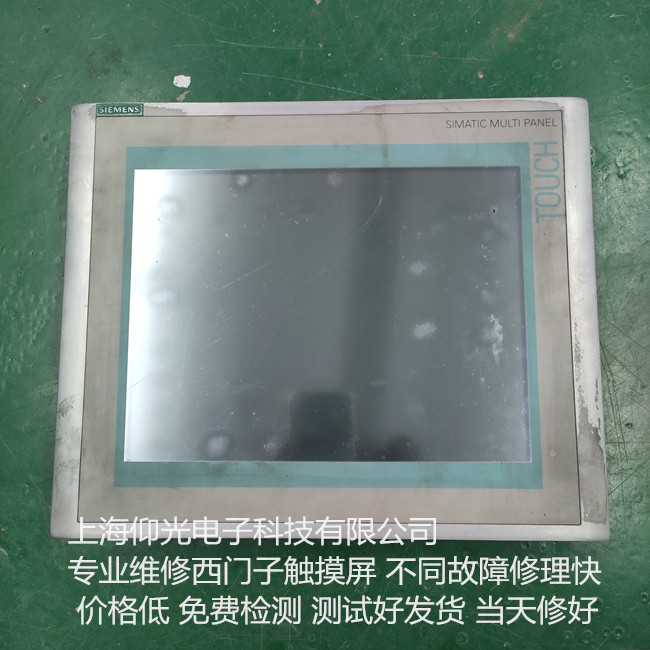

西門子觸摸屏故障維修中心：常見故障是主板壞、上錯電、通訊口壞、通訊不上、鏈接不上plc模塊、高壓板故障、背光燈管不亮、背光暗、觸摸板不能使用、觸摸板無反應、觸摸通病故障維修。
13)花屏故障現象：圖像彩色反相,且在出現菜單顯示時表現出缺色而形成的補色出現。對應維修思路：主板與屏的接口時序不一致造成，重新升級對應軟件數據。
14)花屏故障現象：彩色豎條，控制功能正常,且有黑屏現象。
對應維修思路：主板發送的LVDS信號與邏輯板驅動的邏輯時序不對應，查LVDS線和邏輯板。
15)花屏故障現象：圖像呈現亮度不均勻,且有垂直和水平斷續亮線干擾.輸入其它測試信號也存在此現象。
對應維修思路：LVDS信號傳輸不良。
16)花屏故障現象：格仔形規則塊狀花屏(滿屏豎條)。
對應維修思路：主芯片與DDR之間通信。
17)花屏故障現象：光柵在垂直方向上出現垂直豎條閃動,且光柵在二分之一處錯開。
對應維修思路：問題是由行列驅動信號和時序控制信號丟失造成。1)行列驅動電路自身問題. 2)邏輯板與行列驅動電路的連接排插接觸不良造成驅動信號異常.3)邏輯板格式變換電路未送出RSDS信號.
18)花屏故障現象：在有圖像畫面時可看到有彩色點組成的垂直豎道,有菜單顯示時可見有白色雨點狀斜紋,在無信號時整屏可隱約看到不均勻的較大的彩色顆粒點。
對應維修思路：像素丟失,檢查緩存。
19)花屏故障現象：圖像正常顯示,只是其中會在局部區域,夾雜有很多細小的“雪花” 狀彩點。
對應維修思路：LVDS線不良。
20)花屏故障現象：無信號藍屏?xí)r正常,加信號時圖像花屏。
對應維修思路：主板DDR存儲器和主板通信不良。
通訊案例實操
1.兩臺S7-200SMART PLC之間的以太網通訊
2.兩個S7-200 SMART PLC之間的Modbus_RTU通信
3.S7-200SMART PLC與西門子變頻器USS通信編程 在線調試。
觸摸屏組態（HMI人機界面組態）
1.概述；觸摸屏原理分析；
2.項目組態的方法與技巧
3.畫面對象組態(IO域組態、按鈕組態、開關組態、圖形輸入輸出對象組態、時鐘與日期時間域組態、間接尋址與符號IO域組態、圖形列表與圖形IO域組態）
4. PLC與HMI通信參數設置
5. 觸摸屏與操作員面板應用實例
6. 西門子觸摸屏與西門子S7-200/200SMART綜合實例講解及實驗
