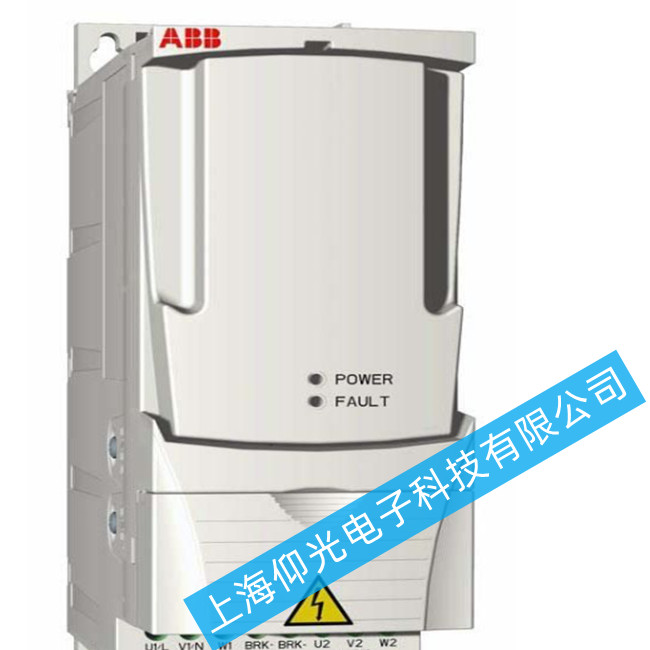

針對ABB變頻器ACS550出現無顯示故障，可按照以下步驟進行系統化維修，確保高效排查并恢復設備功能：
如需要專業人員介入維修請聯系以下公司，免費檢測故障點
上海仰光電子科技有限公司
單位地址：上海市嘉定區江橋鎮博園路858號531-532
電話：021-50157782
手機：13817011982微信同號 13761132860微信同號
聯系人：茆工， 楊工
一、基礎檢查與電源驗證
確認供電線路是否與變頻器額定電壓匹配（如380V三相電需檢測三相電壓平衡性）。
使用萬用表測量輸入端子電壓，若電壓波動超過±10%需加裝穩壓器或排查電網故障。
檢查主回路斷路器是否跳閘，保險絲是否熔斷（重點排查輸入側、控制側保險）。
若發現熔斷，需更換同規格保險并檢測短路點（如電機電纜絕緣破損、電容擊穿等）。
二、硬件故障定位與修復
拆解控制板，檢查電解電容是否鼓包、漏液（重點區域為電源模塊附近）。
使用示波器測試關鍵芯片（如DSP、MCU）的供電電壓（如+5V、±15V）及晶振波形，若異常需更換芯片或控制板。
更換全新顯示面板（需匹配ACS550-01系列型號），測試背光燈驅動電壓（通常為12V DC）。
若顯示亂碼或閃爍，需檢測顯示接口信號線（如LVDS、SPI）是否斷路或虛焊。
測量開關電源輸出電壓（如+24V、±15V），若電壓異常需更換電源模塊。
檢查啟動電阻（如100Ω/10W）是否開路、反饋光耦是否失效，必要時更換功率元件（如TOPSwitch芯片）。
三、軟件與通訊故障處理
通過DriveWindow軟件連接控制盤，備份參數后執行“Factory Reset”（需輸入密碼）。
升級至最新固件版本（如V3.10），修復已知顯示驅動Bug。
檢查Modbus、Profibus等通訊模塊連接器是否氧化，測量RS-485差分電壓（正常±2V~±6V）。
重新配置通訊參數（如波特率、從站地址），使用示波器監測通訊幀完整性。
四、預防性維護建議
安裝于控制柜內時，確保變頻器周圍留有≥100mm散熱空間，柜體加裝強制風冷（如AC220V軸流風機）。
定期清理散熱風道灰塵（建議每季度1次），使用壓縮空氣清潔時需斷電操作。
負載與參數匹配
電機功率不得超過變頻器額定值（如ACS550-01-012A-4最大適配5.5kW電機）。
優化加速/減速時間（參數2202/2203），避免電流沖擊導致過載保護。
儲備常用備件（如控制板、顯示面板、開關電源模塊），優先選用ABB原廠或認證兼容件。
建立維修檔案，記錄故障代碼、維修措施及更換部件型號，便于后續溯源。
