臺達觸摸屏維修D(zhuǎn)OP-115WX通訊故障維修方法
一、DOP-115WX基礎信息與通訊接口概述

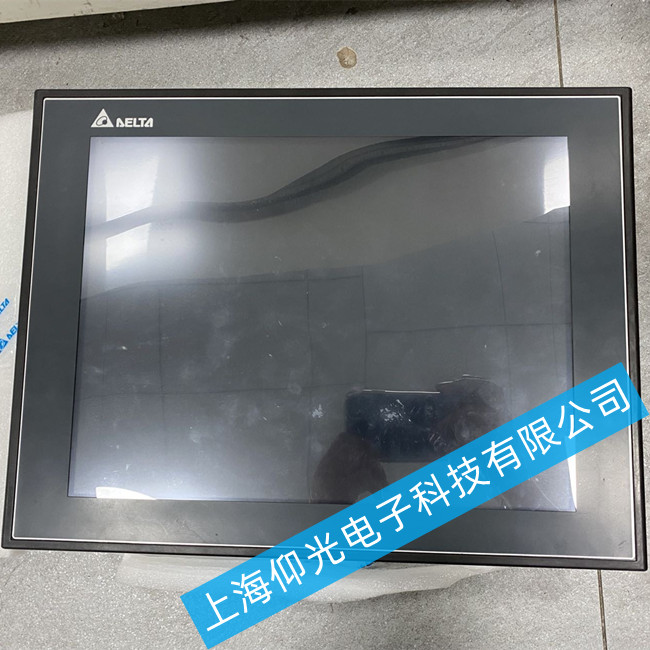

DOP-115WX是臺達推出的5.7英寸彩色觸摸屏，支持多種通訊協議（如Modbus RTU/TCP、臺達專屬協議、Profibus等），通常通過RS-232、RS-485或以太網接口與PLC（如臺達DVP系列）、變頻器或其他控制器連接。其通訊穩定性直接影響生產線的實時監控與操作，因此通訊故障的排查需結合硬件、軟件及連接環境綜合分析。
二、常見通訊故障現象分類
DOP-115WX的通訊故障通常表現為以下幾種形式：
完全無通訊：觸摸屏與PLC無法建立連接，上位機軟件（如ISPSoft）無法檢測到設備；
間歇性斷連：通訊時通時斷，數據偶爾丟失或延遲；
參數配置后無響應：通訊參數（如波特率、地址）設置正確，但觸摸屏無反饋；
指示燈異常：通訊指示燈（如COM口對應的TX/RX燈或以太網LINK燈）不亮、常亮或閃爍無規律；
數據錯誤：通訊正常但顯示數據與PLC實際值不符（可能伴隨校驗錯誤）。
三、通訊故障的系統性維修步驟
步驟1：基礎檢查——排除“低級錯誤”
在深入排查前，需優先確認最基礎的硬件與配置問題：
物理連接檢查：
檢查通訊線纜是否松動、脫落或接口氧化（尤其是RS-485的A/B線是否接反，RS-232的TX/RX是否交叉）；
確認使用的線纜類型是否符合要求（如RS-485需使用雙絞屏蔽線，且屏蔽層單端接地）；
若為以太網通訊，檢查網線是否完好（可用測線儀測試通斷），水晶頭是否壓接牢固，交換機/路由器端口是否正常。
臺達觸摸屏維修常見故障：液晶屏老化亮度不夠提高亮度、上電花屏、白屏、黑屏、藍屏，不正常開機、不能觸摸、觸摸不準，按觸摸屏無反應或反應慢、內容錯亂、進不了系統界面、無背光、背光暗、有背光無字符、不能通信、按鍵無反應或損壞，電源板、高壓板故障，液晶屏、主板壞等等，針對觸摸屏觸摸鏡片的損壞以及液晶屏的損壞，公司元件庫配備有多種型號的配件。
