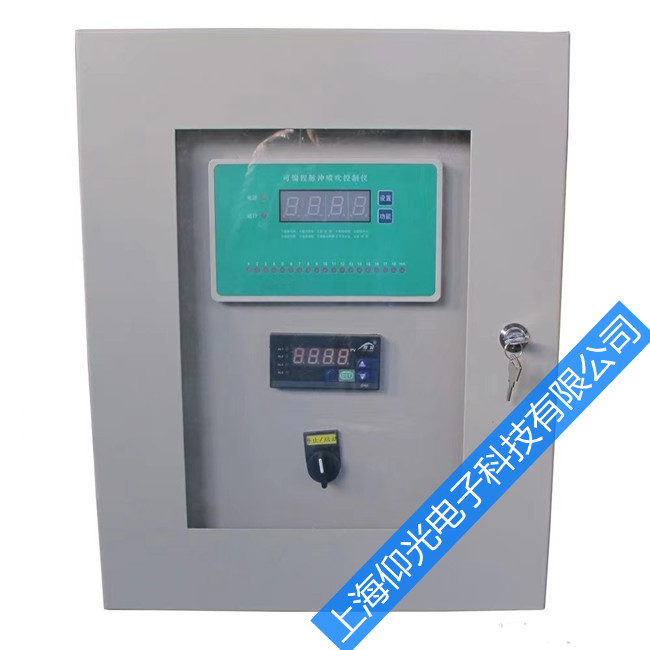

脈沖控制儀維修常見的故障分析
脈沖控制儀工作需要兩個外在條件：
電源，也就是脈沖控制儀輸出DC24V或者AC220V
氣源，也就是需要外接壓縮空氣，根據脈沖閥的銘牌標示來調節壓縮空氣壓力。
可以在脈沖閥上部聽下脈沖閥線圈有沒有規律的吸合聲音，如果有就是氣源問題，如果沒有，檢查接線；
控制儀上電后，電源指示燈不亮，應檢查電源輸入端子是否有電源輸入，電源保險是否正常；
控制儀上電后，數碼管顯示和按鍵輸入正常：
輸出LED指示燈不亮，電磁閥不動作，可能電路損壞；
輸出LED指示燈全亮，電磁閥公共端可能接觸不良；
若某一電磁閥工作不正常，應檢查對應的開關管是否漏電或擊穿損壞；
若所有的電磁閥不動作，請檢查閥公共端是否接觸良好；
控制儀上電后，數碼管顯示四條橫杠，----此現象為脫機狀態，檢查開機信號是否短接。
常見問題二：脈沖控制儀經常燒變壓器。
可能原因：（1）變壓器質量不過關，劣質變壓器，性能差造成變壓器總是燒損。
（2）供電電源電壓不穩定，忽高忽低，造成變壓器燒損。
常見問題三：脈沖控制儀不循環。
可能原因：（1）接線端子有可能虛焊或者接線沒有接牢固；
（2）控制儀本身程序有缺陷；
（3）控制儀電路板有問題；
使用注意事項:
（1）輸出接頭嚴禁虛焊和接觸不良。往往因接觸不良產生的電火花干擾會影響整個電路的正常工作。必須引起注意。
（2）單機輸出公共線只能提供單機使用，多機使用輸出部分應單機單接，切不可相互連接。
（3）20門、14門脈沖控制儀輸出公共線有獨立接線柱或一根其他顏色的線，各電磁閥一端接20門輸出插頭，另一端接到公共線上。其余20門以內的控制儀輸出公共線，一般排較后，導線顏色也不同，安裝時請注意。
（4）保險管燒更換時不能大于0.75A，0.5A較好，嚴禁用油導線或其他導電物代替電源輸入端。火線和零線都應接入0.5A、0.75A的保險絲，以確保儀器安全使用。
（5）控制儀啟動電磁閥，電磁閥及連接導線不應出現短路，漏電現象，所以要經常檢查。對地電阻要大于2兆歐。
常見問題四：電動閥損壞。
可能原因：在閥已經全開時，內部的兩級保護觸點沒有起作用，電動機不能停機，將閥上部的機械部分拉壞。
常見問題五：熔斷器熔斷。
可能原因：（1）主電路電流過大或接觸器質量不好，某一接觸器的主觸點被斷電時產生的電弧熔焊而被粘結，其線圈斷電后主觸點仍然是接通的，這時如果另一接觸器的線圈通電，也會造成三相電源短路的事故。
（2）在電動機改變旋轉方向的過程中，可能原來接通的接觸器的主觸點的電弧還沒 有熄滅，另一個接觸器的主觸點已經閉合了，由此造成瞬時的電源相間短路，使熔斷器熔斷。可以將輸出部件互鎖電路來解決。
常見問題六：電動機斷電。
可能原因：（1）接觸器斷電后又馬上吸合，電動機因為慣性，在接觸器斷電瞬間可能轉速僅有輕微降低。在接觸器斷電瞬間可編程脈沖控制儀的程 序不能使電機停機。
（2）可能是斷電時間極短，由于可編程脈沖控制儀電源大電容的作用，可編程脈沖控制儀未來得及進入STOP。
常見問題七：線路出現問題以后將使整個機器不工作。
可能原因：可能是是由于操作臺和控制柜沒有共地，操作臺放在防靜電地板上，外殼浮空。一定把線路的地線接好。
常見問題八：中繼器出故障。
可能原因：有節點的電阻較大，或者電阻開關老化，出現接觸不良，解決方法將非終端插頭開關用電烙鐵短接后，還有是中斷器老化的問題。
