機房改造方案

目前公司網絡使用環境，計算機機房面積狹小，設備老化，隨著局域網的不斷拓展，布線結構混亂，安全設施不齊全，所以對機房及網絡布線實施改造，以符合公司各個部門對機房的使用要求。具體實施方案如下：

1．更換、添置服務器專用機柜一個，網絡機柜兩個；

2． 添置KVM切換器一個。KVM是能夠實現用一套鍵盤、顯示器、鼠標來控制多臺設備。

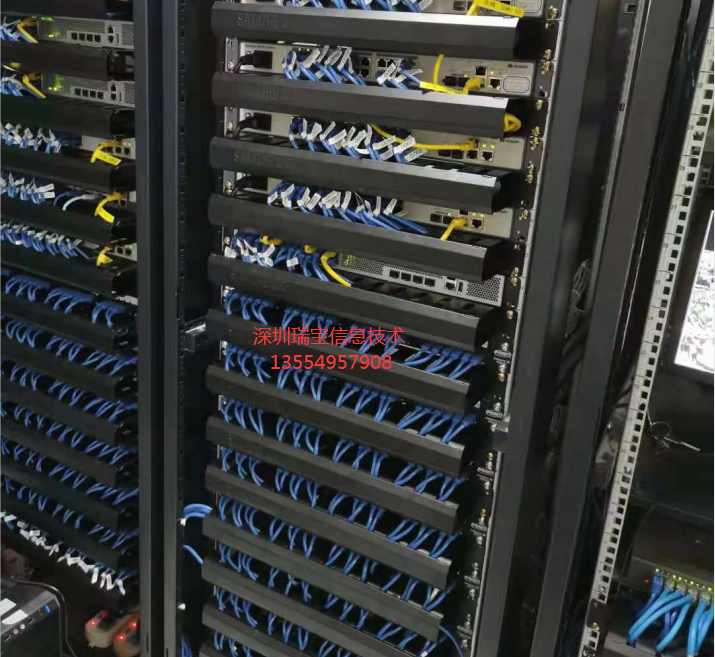

3．24口配線架、理線架各四個，將原配線架中電話線與網線分離，配線架內外網段及接口標識清晰易懂，線路順暢；

3.將服務器、交換機等設備合理放置到機柜上，布置應便利操作；

4.備置不間電源容量6KV;

5.采用具有來電自動重啟功能的精密空調，室溫保持在10℃--25

℃之間；

6.做好整個機房的避雷系統；

7.兩相機柜整面之間距離不小于1.5米，機柜側面距墻不小于0.5米，當需要維修測試時，距墻不應小于1.2米；

8.地面采用全鋼抗靜電地板，滿足保溫、隔熱、防火等要求；

9.配置感煙探測器；

機房系統工程設計要求

本工程弱電機房為5樓的計算機網絡機房。5樓的計算機網絡機房和電話機房系統工程包括線路改造、地面工程、精密空調、機房UPS不間斷電源、防雷接地五部分組成。。

一、線路改造

更換新式24口配線架，原配線架中電話線與網線混在一起使用，有的作電話線用，有的作網絡線使用，現將其分離。作電話線使用的線路，固定二根作電話線，其余六根作為外網網段使用，原計算機網絡作內網網段，配線架內外網段及接口標識清晰易懂，線路順暢。網絡隔離完全實行雙布線模式，更換各辦公室接線模塊，保證每一個辦公室都有內外網接口及電話接口，且線路暢通。將各辦公室計算機隔離卡設置成雙布線模式，且將線以雙布線模式連接完成。

二、地面工程

所有機房地面全部采用全鋼防靜電地板鋪設。

三、機房精密空調

 (一)機房設計要求

計算中心機房屬于重要的計算機中心。空調供氣區機房總面積約20平方米，機房內有嚴格的溫、濕度要求，機房內規定配置空調設備：

精密空調需原廠保修2年且需采用下送風方式

     室內機技術參數表：

機房對溫濕度要求較高，具體內容如下：

1) 保持溫度恒定(控制在溫差 1-2oC之內)。

2) 保持濕度恒定(控制在3%~ 5% RH之內)。

3) 空氣潔凈度0.5微米/升<18,000。

4) 換氣次數/小時>30。

5) 機房正壓>10Pa。

6) 空調設備具備來電自啟動功能。

四、機房UPS電源

技術參數

五、防雷接地系統

在網絡中心UPS進線電源前采用電源避雷器，作為機房電源的保護，確保網絡機房的供電安全及機房內設備用電正常。

主要技術參數：

1.最大持續工作電壓：385V

2.最大負載工作電流：100A

3.標稱放電電流（8/20u）：80KA

4.最大放電電流（8/20u）:160KA

5.電壓保護水平：1.2KV

6.三相電源、聲光告警、雷擊計數

7.最大外形尺寸（mm）：T640、W650、H300

六、消防系統

通過消防控制器提供的干接點信號，實時檢測火警信號。

機房改造施工要求

1、為不影響正常工作，施工時間由業主單位確定。

2、線路改造及地面工程必須在3天內完成，機房改造總施工工期不得超過7天。如不能按期完成或中途退場，投標或履約保證金將不予退還。

3、設備的安裝必須按照業主單位指定位置要求施工。

4、設備型號及材料必須按照業主單位指定品牌的性能質量采購。

5、線路改造期間，必須保證業主單位主要工作（征收、行政處罰及OA系統收發員、96520舉報投訴電話）的正常開展。

6、中標方不得轉包。

7、為不影響正常的運管征稽工作開展，造成不必要的社會影響，工程必須按時按質按要求完工。

運管所機房改造設備清單
